Pengertian AutoCAD Pengenalan dan Fungsi Dasar AutoCAD

Pengertian AutoCAD

Apa itu AutoCAD? Sebenarnya pengertian AutoCAD adalah software atau perangkat lunak komputer yang digunakan untuk menggambar, baik itu 2 Dimensi ataupun 3 Dimensi. CAD sendiri memiliki arti Computer Aided Design. Program ini di kembangkan oleh Autodesk,Inc, sebuah perusahaan multinasional yang bermarkas di Mill Valley, California.

AutoCAD paling sering digunakan untuk menggambar sipil, bangunan, mesin, design interior, pemetaan, piping diagram dan masih banyak lagi. Secara garis besar, AutoCAD sering digunakan oleh arsitek, engineer, maupun para designer lainnya. Interface yang ringan dengan  pengoperasian yang mudah menjadikan AutoCAD sebagai software CAD paling terkenal dan paling banyak digunakan di seluruh dunia.

Sejarah Awal AutoCAD

Bulan Desember tahun 1982 AutoCAD 1.0 rilis untuk pertama kalinya. Tentu pada saat itu tidak banyak fitur-fitur yang dapat digunakan seperti AutoCAD versi terbaru. Saya pribadi pertama kali menggunakan software autocad ini sewaktu masih duduk dibangku sekolah, dan pada saat itu masih menggunakan AutoCAD versi 2002. Pada waktu itu sudah cukup membantu dalam tugas akhir sekolah saya.

Di tahun 2015 ini Autodesk resmi meluncurkan AutoCAD 2016 dan merupakan AutoCAD versi terbaru. Dan hingga sekarang Autodesk terus mengembangkan dan meng-upgrade software ini.
New Release AutoCAD 2016
Image Source : http://synergiscadblog.com
Hingga update terakhir ini, banyak sekali fungsi-fungsi yang sudah di update, yang akan meringankan pekerjaan kita. Di kantor tempat saya bekerja, sekarang masih menggunakan AutoCAD 2010 dan bagi saya itu sudah lebih dari cukup, untuk sekedar menggambar preliminary drawing, shop drawing maupun asbuild drawing. Detail perbedaan dari setiap versi AutoCAD, silahkan cermati tabel di bawah ini :
Nama
Versi
Release
Tanggal Release
Keterangan
AutoCAD Version 1.0
1
1
Desember 1982
Format file DWG R1.0 diperkenalkan.
AutoCAD Version 1.2
1.2
2
April 1983
Format file DWG R1.2 diperkenalkan.
AutoCAD Version 1.3
1.3
3
Agustus 1983
Format file DWG R1.3 diperkenalkan.
AutoCAD Version 1.4
1.4
4
Oktober 1983
Format file DWG R1.4 diperkenalkan.
AutoCAD Version 2.0
2
5
Oktober 1984
Format file DWG R2.05 diperkenalkan.
AutoCAD Version 2.1
2.1
6
Mei 1985
Format file DWG R2.1 diperkenalkan.
AutoCAD Version 2.5
2.5
7
Juni 1986
Format file DWG R2.5 diperkenalkan.
AutoCAD Version 2.6
2.6
8
April 1987
Format file DWG R2.6 diperkenalkan . Versi terakhir untuk berjalan tanpa math co-prosesor .
AutoCAD Release 9
9
9
September 1987
Format file DWG R9 diperkenalkan.
AutoCAD Release 10
10
10
Oktober 1988
Format file DWG R10 diperkenalkan.
AutoCAD Release 11
11
11
Oktober 1990
Format file DWG R11 diperkenalkan.
AutoCAD Release 12
12
12
Juni 1992
Format file DWG R11 / R12 diperkenalkan . Rilis terakhir untuk Apple Macintosh sampai 2010.
AutoCAD Release 13
13
13
Nopember 1994
Format file DWG R13 diperkenalkan. Rilis terakhir untuk Unix, MS - DOS dan Windows 3.11.
AutoCAD Release 14
14
14
Februari 1997
Format file DWG R14 diperkenalkan.
AutoCAD 2000
15
15
Maret 1999
Format file DWG 2000 diperkenalkan.
AutoCAD 2000i
15.1
16
Juli 2000
AutoCAD 2002
15.2
17
Juni 2001
AutoCAD 2004
16
18
Maret 2003
Format file DWG 2004 diperkenalkan.
AutoCAD 2005
16.1
19
Maret 2004
AutoCAD 2006
16.2
20
Maret 2005
Dynamic Block diperkenalkan.
AutoCAD 2007
17
21
Maret 2006
Format file DWG 2007 diperkenalkan.
AutoCAD 2008
17.1
22
Maret 2007
Objek Annotative diperkenalkan. AutoCAD 2008 dan lebih tinggi ( termasuk AutoCAD LT ) bisa langsung mengimpor dan mendasari file DGN V8.
AutoCAD 2009
17.2
23
Maret 2008
Revisi user interface termasuk pilihan seperti tab ribbon Microsoft Office 2007.
AutoCAD 2010
18
24
24 Maret 2009
DWG 2010 format file diperkenalkan. Parameter diperkenalkan. Mesh 3D modeling solid diperkenalkan. Underlays PDF. 32-bit dan 64 - bit versi AutoCAD 2010 dan AutoCAD LT 2010 yang kompatibel dengan dan didukung oleh Microsoft Windows 7.
AutoCAD 2011
18.1
25
25 Maret 2010
Modeling permukaan, Permukaan Analisis dan Object Transparansi diperkenalkan. 15 Oktober 2010 AutoCAD 2011 untuk Mac dirilis. Yang kompatibel dan didukung oleh Microsoft Windows 7
AutoCAD 2012
18.2
26
22 maret 2011
Array asosiatif, Dokumentasi Model. Dukungan untuk jenis garis yang kompleks dalam file DGN ditingkatkan di AutoCAD 2012. DGN editing.
AutoCAD 2013
19
27
27 Maret 2012
Format file DWG 2013 diperkenalkan.
AutoCAD 2014
19.1
28
26 Maret 2013
File Tabs, Design Feed, Reality Capture, Autodesk Live Maps
AutoCAD 2015
20
29
27 Maret 2014
Smoothing line ( anti - aliasing ) , Windows 8.1 Compatible.
AutoCAD 2016
20.1
30
23 Maret 2015
Kanvas lebih komprehensif, konteks desain lebih kaya, dan alat-alat baru yang cerdas seperti Smart Dimensi, Koordinasi Model, dan PDF Ditingkatkan.

Pengenalan AutoCAD

Sedikit ulasan tentang pengertian AutoCAD kiranya dapat memberikan sedikit gambar kepada anda, Sekarang masuk di pengenalan AutoCAD. Gambar dibawah adalah screenshot dari AutoCAD 2010 yang saya pakai. Untuk fungsi dari toolbar secara khusus akan saya bahas di postingan selanjutnya. Coba anda perhatikan gambar dibawah.
Interface AutoCAD 2010
Gambar diatas adalah gambar interface atau gambar tampilan di AutoCAD 2010. Dari gambar tersebut terlihat banyak tools dan command standard AutoCAD 2D. Berikut beberapa penjelasan singkat mengenai fungsi dan kegunaan dari masing - masing tool pada AutoCAD 2010 :

Toolbar Dimensi :

Toolbar Dimensi - AutoCAD 2010

Fungsi dari toolbar dimensi pada AutoCAD secara khusus digunakan untuk memberi dimensi atau ukuran pada gambar, macamnya sendiri ada Linear Dimension, Angular Dimension, Radius Dimension, Aligned Dimension, dan fungsi-fungsi dimensi lainnya.

Toolbar Draw :

Draw Toolbar - AutoCAD 2010

Fungsi Draw Toolbar pada AutoCAD ini digunakan sebagai command / perintah untuk membuat suatu gambar objek, seperti perintah membuat garis, lingkaran, kotak, polygon, ellipse, text, tabel dan lainnya. Wajib tahu juga karna ini dasar penggunaan saat menggambar. Disarankan untuk tool yang satu ini anda hafalkan shortcutnya, karena bisa efesien waktu dan tenaga anda. Tutorial penggunaan toolbar draw silahkan klik disini.

Object Snap / Drafting Tools :

Object Snap / Drafting Tools - AutoCAD 2010

Fungsi dari toolbar object snap pada AutoCAD, digunakan sebagai alat bantu saat kita menggambar nanti. Fungsinya adalah mengunci kursor di titik tertentu pada objek, agar hasil gambar kita nantinya akurat dan sempurna. Tools ini wajib digunakan saat menggambar. Anda juga bisa mengatur fungsi on off nya sesuai keperluan anda.

Modify Toolbar:

Modify Toolbar - AutoCAD 2010

Fungsinya adalah untuk memodifikasi gambar / garis yang sudah kita buat, contoh beberapa perintahnya antara lain erase, trim, extend, copy, move, mirror, array, offset, dan lain sebagainya. Untuk lebih detailnya silahkan kunjungi link ini.

Styles Toolbar / Dimension Style :

Styles Toolbar - AutoCAD 2010

Fungsinya adalah untuk menentukan style dari suatu dimensi, digunakan untuk menentukan besaran huruf dimensi, font yang dipakai, warna dimensi, toleransi, skala dimensi dan lainnya. Hal ini erat kaitannya dengan toolbar dimensi.

Layers Toolbar:

Layer Toolbar - AutoCAD 2010

Digunakan untuk membuat layer atau lapisan saat menggambar, tools ini wajib digunakan karena akan sangat membantu kita saat menggambar. Memudahkan kita saat editing gambar atau selecting gambar nantinya. Disamping itu layer juga bisa kita tentukan warna, jenis garis, serta tebal garisnya. Biasanya saat hasilnya nanti kita print / plot akan terlihat, tebal tipis garisnya.

Properties :

Properties - AutoCAD 2010

Digunakan untuk menentukan tebal garis, jenis garisnya serta warna garisnya. Pada dasarnya tools ini jarang digunakan, dan saya lebih merekomendasikan untuk menggunakan layer daripada tools ini.

Pointer :

Fungsi dari pointer di AutoCAD untuk selecting tool, atau bisa juga untuk pick tools, yaitu untuk memilih suatu objek atau untuk seleksi objek. Gambar disebelah kiri adalah pointer default saat kita tidak memberika perintah. Dan yang di sebelah kanan pointer berubah menjadi select tool saat ada perintah seleksi objek.

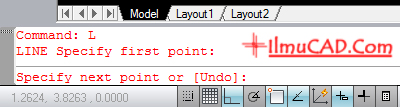

Command Line :

Fungsi dari command line adalah catatan, ataupun panduan saat kita memberikan perintah / command. Jadi jika anda memberikan perintah di AutoCAD, jika belum hafal langkah - langkahnya anda harus mengamati command line ini. Dari gambar diatas, kami memberikan perintah LINE, maka akan ada panduan langkah selanjutnya yang harus saya lakukan.
